ESS (Energy Storage System) 개요

✔ ESS (Energy Storage System) > EES (Electric ESS) > BESS (Battery ESS)

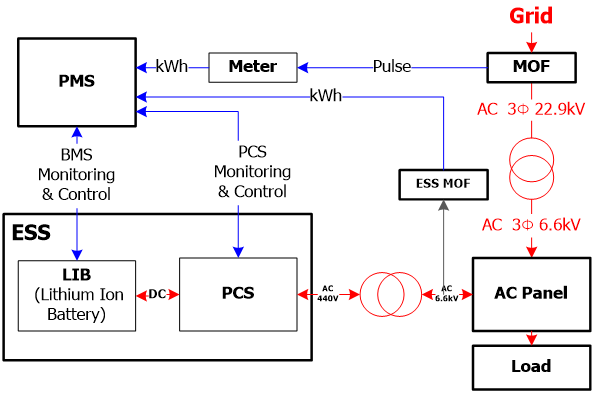

수용가에 설치된 BTM ESS 기본구조

  • 충방전이 가능한 2차전지를 이용하여 전력에너지를 화학적 에너지로 전환하여 저장하거나 방전하는 시스템

  • 주요구성요소

    - Battery: 전기에너지를 화학에너지로 저장하거나 화학에너지를 전기에너지로 방전. 최근에는 용량과 수명이 우수한 Lithium Ion Battery (LiB)가 널리 사용되고 있음

    - PCS (Power Conversion System/Power Conditioning System): 전력계통(Grid)의 교류전력(AC)을 직류전력(DC)로 바꾸어(converter) 배터리에 저장하거나 배터리에 저장된 직류전력을 교류전력으로 바꾸어 (inverter) 전력계통으로 방전하는 역할을 수행

    - PMS (Power Management System): PCS를 동작시켜 충방전을 지시하는 제어장치이며 배터리의 상태와 배전반의 상태를 모니터링하거나 제어하여 전력계통을 안정적으로 유지하는 역할

    - EMS (Energy Management System): 부하의 상태를 모니터링하고 ESS를 연동제어하여 ESS 운용에 의한 편익을 최대화하는 역할

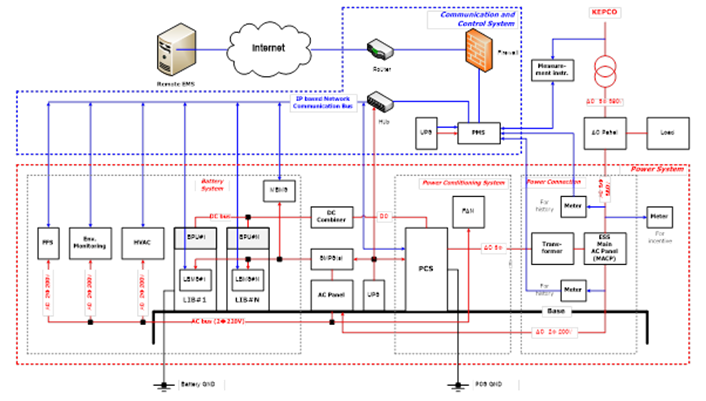

ESS 상세구조

✔ ESS Applications

  • FTM (Front of the Meter)

    - 배전망과 수용가를 구분하는 기준인 MOF (Metering Out Fit)를 중심으로 송배전단을 의미

    - 송배전단에서 ESS를 이용하여 제공하는 service (FR, Frequency Regulation / Voltage Regulation / Electric Reserve Service / 신재생에너지 안정화 등)

  • BTM (Behind the Meter)

    - MOF (Metering Out Fit)를 중심으로 부하단을 의미

    - 부하의 전력에너지 절감과 관련된 서비스 (peak shaving, load balancing, load shift 등)

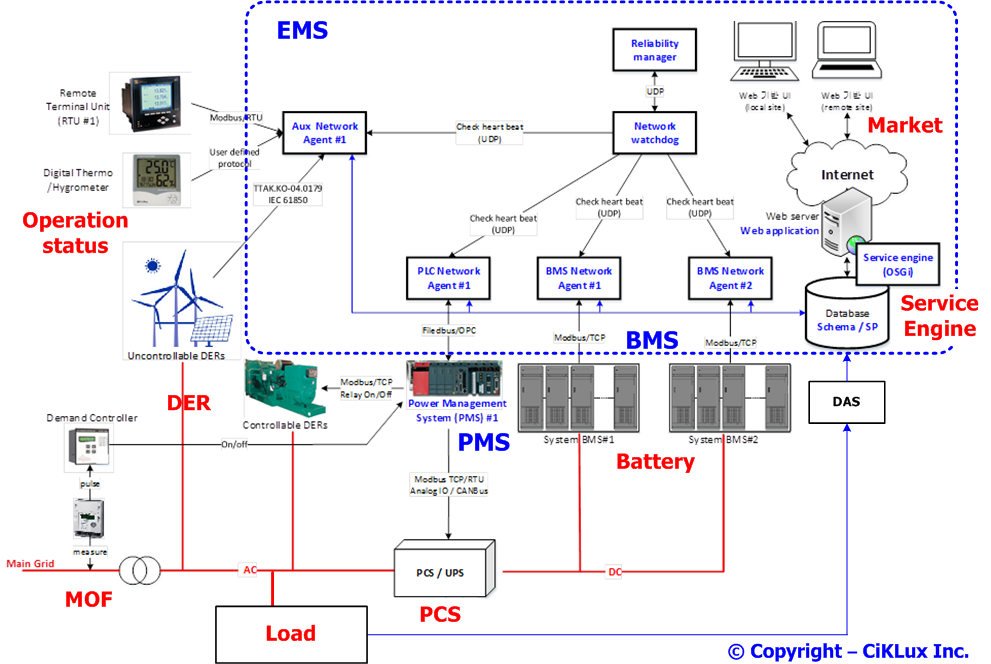

MicroGrid - 발전원/부하/저장장치를 통합운용하는 지능형전력망

✔ EMS 중심의 ESS와 분산발전원과 부하와 통합 MicroGrid solution 구성

전력시장과 MicroGrid 통합을 위한 EMS (Energy Management System)의 구성 모델
